سد وادي الليث بمنطقة مكة المكرمة - السعودية
تايخ البدء : 2023
:: مشروعات جارية
:: الزراعة والرى ::
المالك: وزارة المياه والبيئة والزراعة (سابقا) - المؤسسة العامة للري (حاليا)
استشاري التصميم: مكتب دار الهندسة (شاعر وشركاه)
استشاري المشروع المشرف: مكتب المهندسون الاستشاريون العرب (محرم- باخوم)
المقاول: شركة المقاولون العرب (عثمان احمد عثمان وشركاه)
مدة تنفيذ المشروع: مدة المشروع 60 شهر
تاريخ بداية المشروع: 2023-06-03
تاريخ نهاية المشروع: 2028-06-03
يهدف مشروع سد وادي الليث الي التحكم في مياه السيول وحماية مدينة الليث والقرى المجاورة من الفيضانات ومخاطر السيول علاوة على الاستفادة من المياه المخزنة في دعم مصادر مياه الشرب بالمنطقة وللأغراض الأخرى كالزراعة وغيرها
وصف المشروع:
ينقسم المشروع الى ثالثة مناطق رئيسية
1.منطقة السد الرئيسي
2.منطقة مفيض السد
3.منطقة حواجز التحكم
منطقة السد الرئيسي وتشمل الأعمال الآتية:

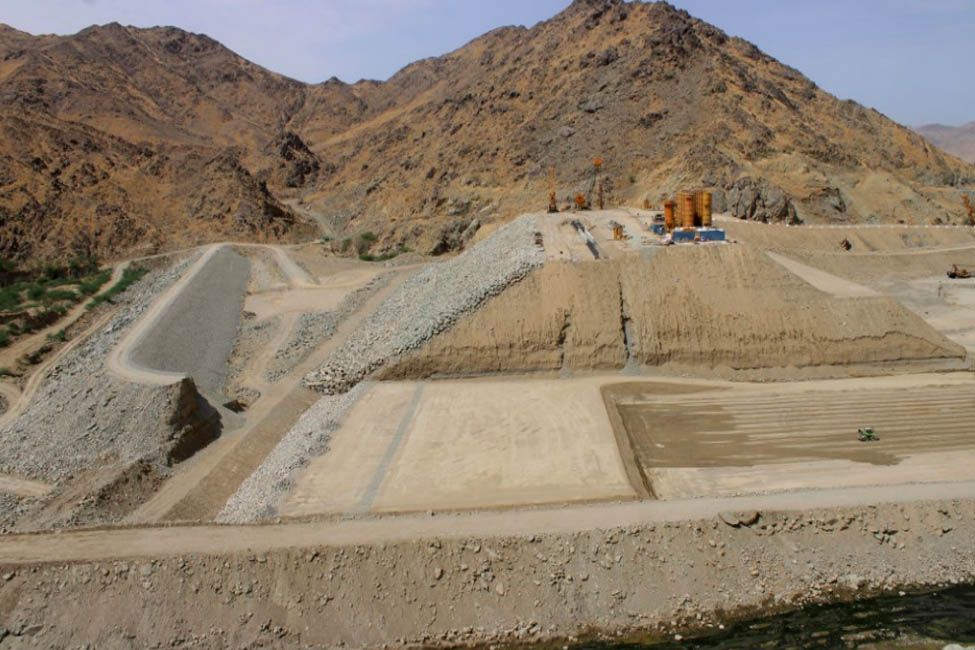

انشاء سد ركامي مع تبطين خرساني على الميل الأمامي (CFGD) بسعته التخزينية )83.100.000(م3 وبطول )420(متر وارتفاع )42(متر ويتكون القاطع المائي للسد من:
-جدار قاطع من الخرسانة اللدنة يمتد من منسوب 223.00 متر ويصل عمقه إلى طبقة الصخر حوالي 65.00 م
-واجهة خرسانية خارجية غير منفذة لحماية الوجه الأمامي من السد، تتكون من الخرسانة المسلحة موضوعة على الميول العلوية من منسوب223.00 الى منسوب 242.00 متر فوق سطح البحر
منطقة السد الرئيسي وتشمل الأعمال الآتية:
-إنشاء برج المأخذ وربطة بالنفق القائم، ويتم وضع ثالثة مآخذ على ثالث مناسيب لسحب املياه الي غرفة المحابس
-إنشاء سد تحويلي يصل ارتفاعه إلى 15 متر من منسوب التأسيس خلال مراحل بناء السد، وذلك لحماية الأعمال من فيضانات الوادي خلال فترة الإنشاء

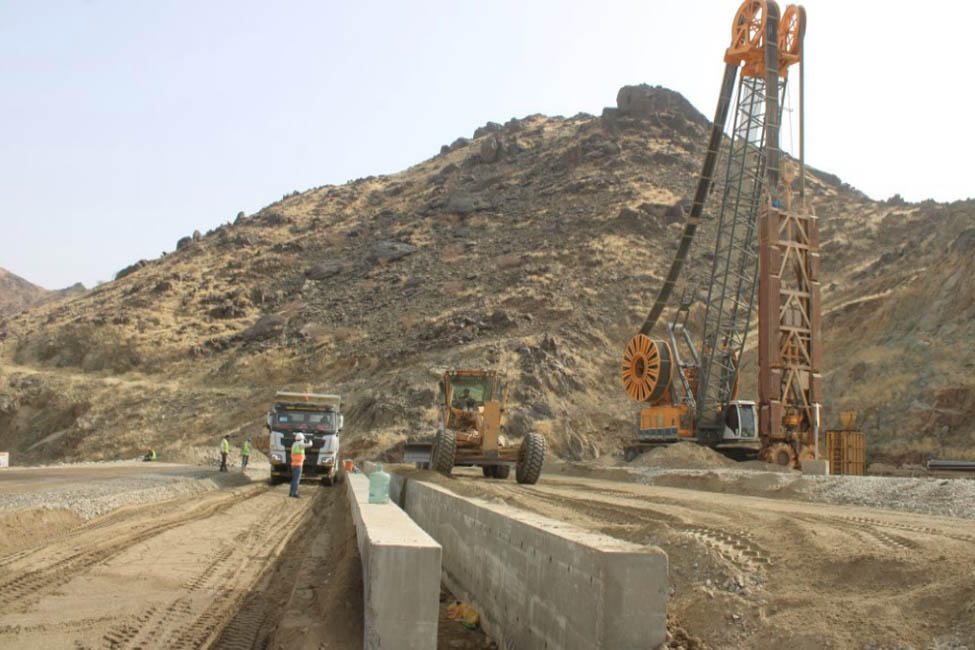

-تنفيذ حائط قاطع Wall Diaphragm بعرض السد بالكامل، وبطول 381 م وعمق يصل الي 70 م حتى الوصول للطبقة الصخرية أسفل السد لتشكل مانع مائي صلب
-عمل تحسين لخصائص التربة عن طريق الاهتزاز العميق لأعماق تصل الي 25 م
- إنشاء غرفة المخرج وغرفة للتحكم، وغرفة للمراقبة، وغرفة للمولد، وغرف الأجهزة الكهربائية والاتصالات، وغرفة لكبار الزائرين، وساحة لانتظار السيارات
-إنشاء طريقين خدميين بطول 3.7 كم للطريق الأول 0.115 كم للطريق الثاني بالإضافة إلى عمل جسر علوي يربط طريق الخدمة الثاني ببرج المأخذ
-تثبيت أنواع مختلفة من الأجهزة في جسم السد لغرض المراقبة وحفظ السجلات، إلى جانب توفير نظام تحكم إشرافي مطور بالكامل ونظام الحصول على البيانات SCADA وذلك للإشراف الكامل وإدارة السد
منطقة مفيض السد وتشمل الأعمال الآتية:
زيادة طول المفيض القائم بمقدار91 ليصبح الطول الإجمالي للقمة ً مترا 465، وعمل درج خرساني لتشتيت ً مترا قوة المياه في حالة حدوث سيل
منطقة حواجز التحكم وتشمل الأعمال الآتية:
إنشاء عدد (10) حاجز تحكم على الواديين الرئيسيين وروافدهما، وذلك بغرض تقليل نقل الرواسب داخل حوض وادي الليث.
