نظام الشدات المنزلقة والرفع الثقيل

تمتلك إدارة الأنفاق والشدات المنزلقة معدات شدة منزلقة تسمح بتنفيذ :

  • البيارات بمختلف اشكالها دائرية ومربعة
  • مروقات ومرشحات محطات المياة والصرف الصحى

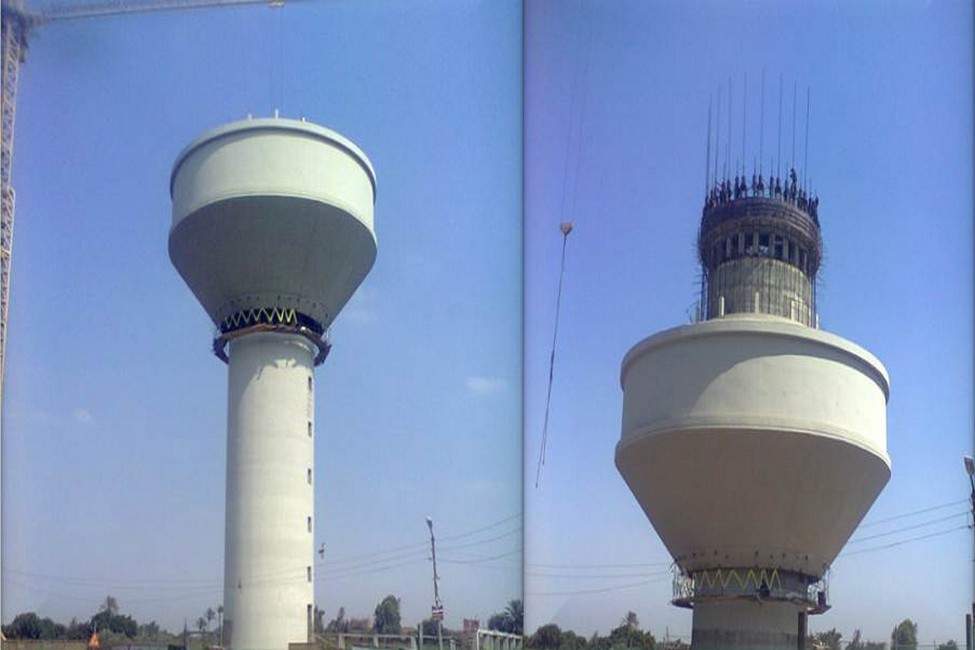

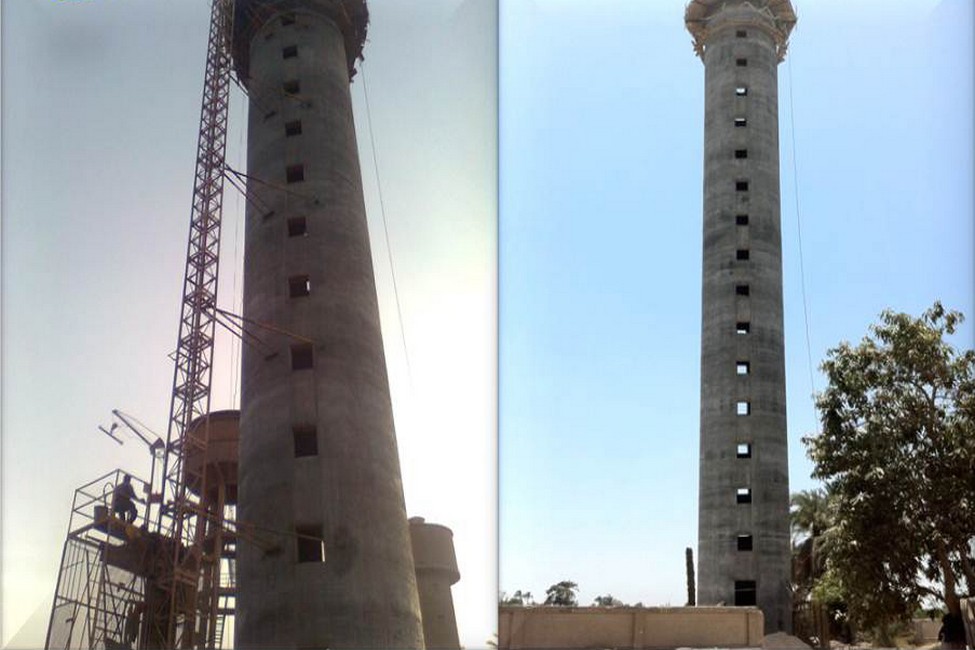

  • حوامل الخزانات العلوية بأى شكل ممكن (دائرية – مربعة - ...) و بأى إرتفاع

كما تمتلك الإدارة معدات رفع ثقيل تسمح برفع أوزان تصل إلى 2000 طن عن طريق إمتلاك جاكات هيدروليكية تصل إلى 200 طن للجاك تسمح بتنفيذ حلة الخزانات العلوية أو كباري أو أي منشآت صناعية أخرى.

  • التخلص من مشكلة الأخشاب والنجارين اللازمين للشدة التقليدية وتوفير عدد كبير من العمال بمختلف تخصصاتهم وكذلك المعدات اللازمة للشدة التقليدية .
  • توفير المعالجات اللازمة لسطح الخرسانة بين الحطات المتكررة وبمواقع الزراجين في الشدة التقليدية
  • توفير تكلفة الزراجين وتركيبها وازالتها بعد فك الشدة التقليدية .
  • توفير قواطع المياه بين الحطات في المنشأت المائية .
  • توفير معالجة الشدات بعد كل حطة .
  • توفير ثمن الشدات التي تحمل على تكلفة المتر المكعب من الخرسانة .
  • السرعة الفائقة في معدلات التنفيذ حيث يمكن الارتفاع من 5 : 7 متر يومياً

( العمل يستمر 24 ساعة دون توقف ) إلى أن ينتهي المنشأ بأكملة .

  • يبدأ العمل بخرسانة ذات قوام معين مضافاً اليها مؤجل شك لمدة يتفق عليها حسب معدلات الصب حيث يتم ملئ الفورم بارتفاعها بالكامل (1.20م ) وحين يبدأ الشك الابتدائي للجزء السفلي من الخرسانة يبدأ رفعها بمعدلات تتفق وزمن الشك الابتدائي للأجزاء السفلية من الخرسانة وهكذا يستمر الرفع مع استمرار تكملة حديد التسليح وتثبيت اربعة وعشرون ساعة يوميا دون توقف حتى تصل إلى الإرتفاع المطلوب .

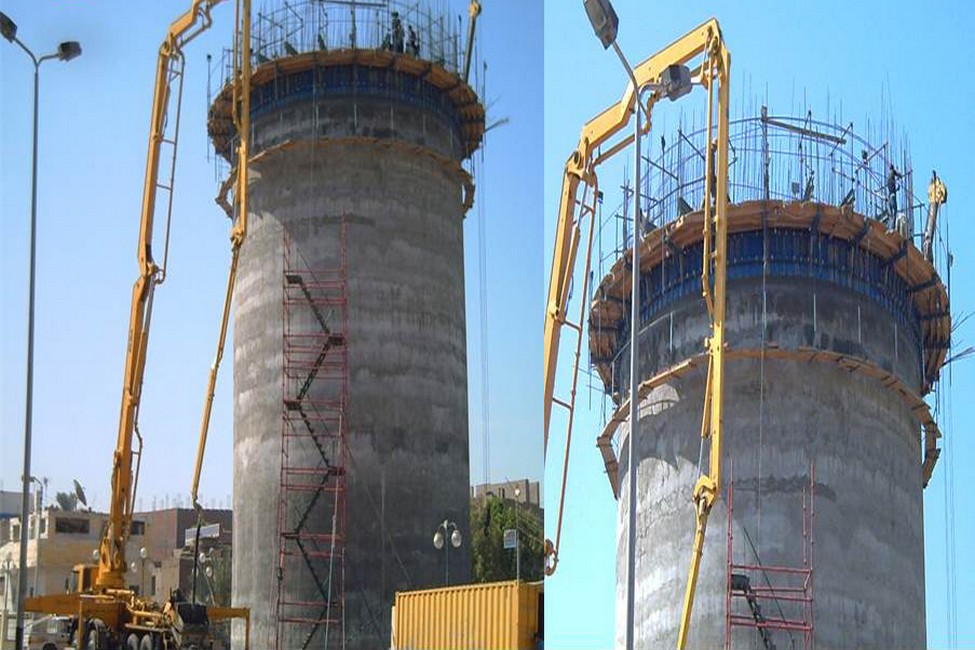

  • يستخدم عادة اوناش علوية لزوم عملية الصب والتزويد بحديد التسليح كما يستخدم مصعد مجاور للشدة لزوم صعود ونزول الأفراد .

تتكون الشدة المنزلقة من (3) مستويات –

  • 1) المستوى العلوي ويستخدم لتشوين الحديد والحلوق الخشبية إن وجدت .
  • 2) المستوى الأوسط ويستخدم لوقوف الفورمجية والحدادين لزوم صب الخرسانة وتركيب الحديد وأيضاً يوجد عليه ماكينات الرفع الهيدروليكية وطاقم التشغيل الخاص بها .
  • 3 ) المستوى السفلي ويستخدم لوقوف المبيضين لزوم عمل المعالجة النهائية لسطح الخرسانة التي تم صبها وتسوية الحرسانة حول الفتحات والكشف عن اشاير الحديد المدفونة .

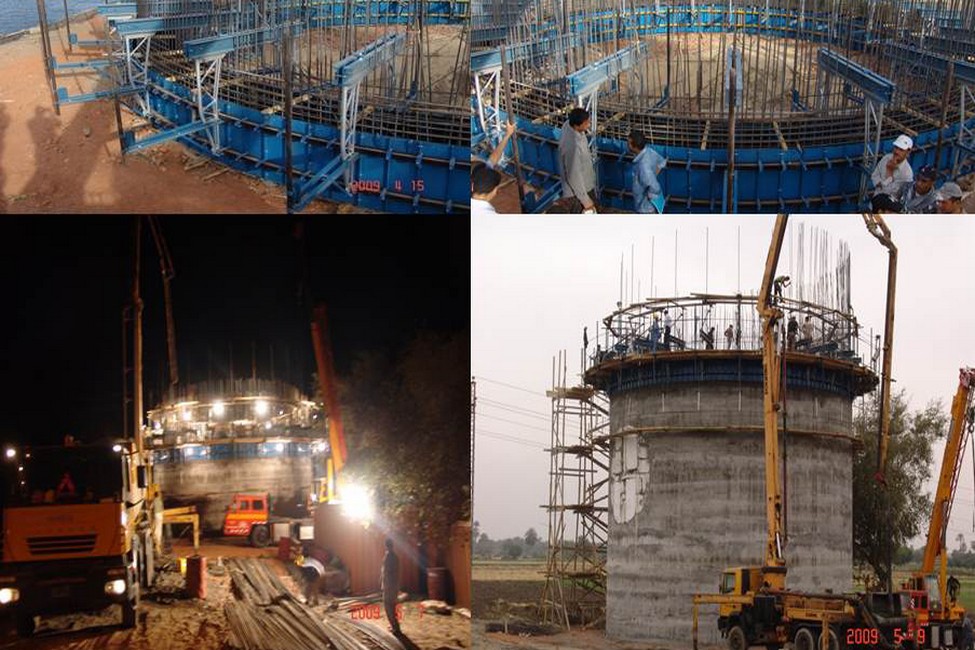

  • أساس العمل في هذه الطريقة هو عمل قالب (فورمة ) تتكون من بانوهات صاج أو خشب بالإضافة إلى كمر حديد ويأخذ شكل مقطع المبنى سواء دائري أو مستطيل أو أي شكل أخر مطلوب وعمق هذا القالب 1.20 م ويتم تركيبه حول الأشاير التي تظهر بعد صب الأساسات
  • تتحرك الشدة المنزلقة لأعلى باستمرار عملية الصب بواسطة روافع هيدروليكية (جاكات ) والتي تتسلق على مواسير الرفع المرتكزة على الخرسانة عند منسوب بدء التركيب للشدة المنزلقة .

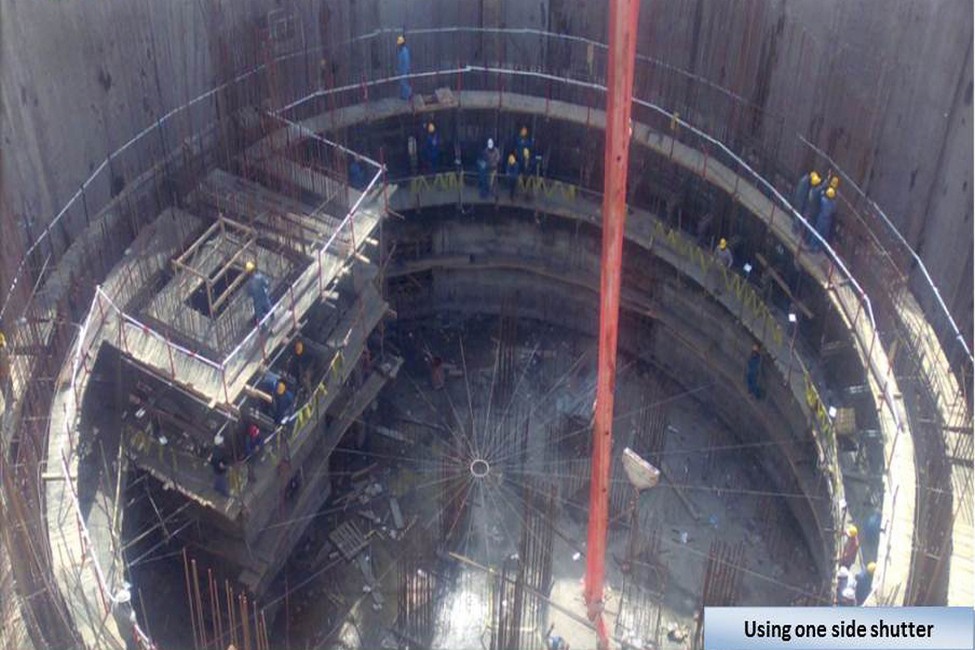

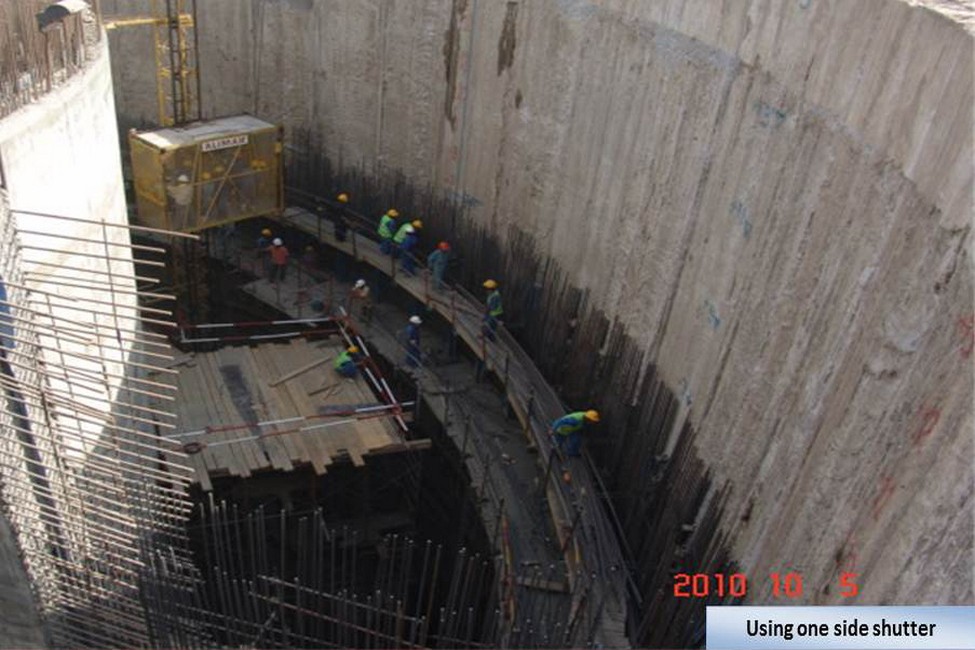

One Side Shutter

  • Hanging wire to hold scaffolding.
  • Yoke beam (one side) UNP 200 to hold the whole system.
  • Adjusting wheel.
  • Flex form 1000 mm steel shutter t = 3mm.
  • Inner ring Waller to connect flex form and sustain concrete pressure.
  • Embedded beam as guide rail (2 UPN100).
  • Slip Form Jack 601-B 02.
  • Bolt M16 *55 with nut M16 to connect Yoke leg with diagonal bracing
  • Guiding trolley.
  • Diagonal bracing for long platform cantilever
  • Scaffolding deck.
  • Platform Cantilever U65.
  • Hand rail post scaffold tube.
  • Climb tube 3T, Dia. 26.9*2.65 L = 5800 mm.

Two Side Shutter

  • Hanging wire
  • Yoke beam UNP 200
  • Bolt M16*90 with Nut M16
  • Distance Washer
  • Erection clamp
  • Clamp for Yoke leg
  • Bolt M6S 8.8 24-280 with nut M24
  • Bolt M16 *55 with nut M16
  • Bolt M16 *130 with nut M16
  • Diagonal bracing
  • Yoke leg HGH type
  • Platform Cantilever U65
  • Clamps IPE 100
  • Flex form 1000 mm steel shutter t = 3mm
  • Slip Form Jack 601-B 02
  • Climb tube 3T, Dia. 26.9*2.65 L = 5800 mm
  • Inner ring Waller
  • Outer ring Waller
  • Gage for recovery tube
  • Recovery tube
